您当前的位置:首页 » 供应产品 » 西门子S7 300模块plc6ES73221HF014AA1



西门子S7 300模块plc6ES73221HF014AA1

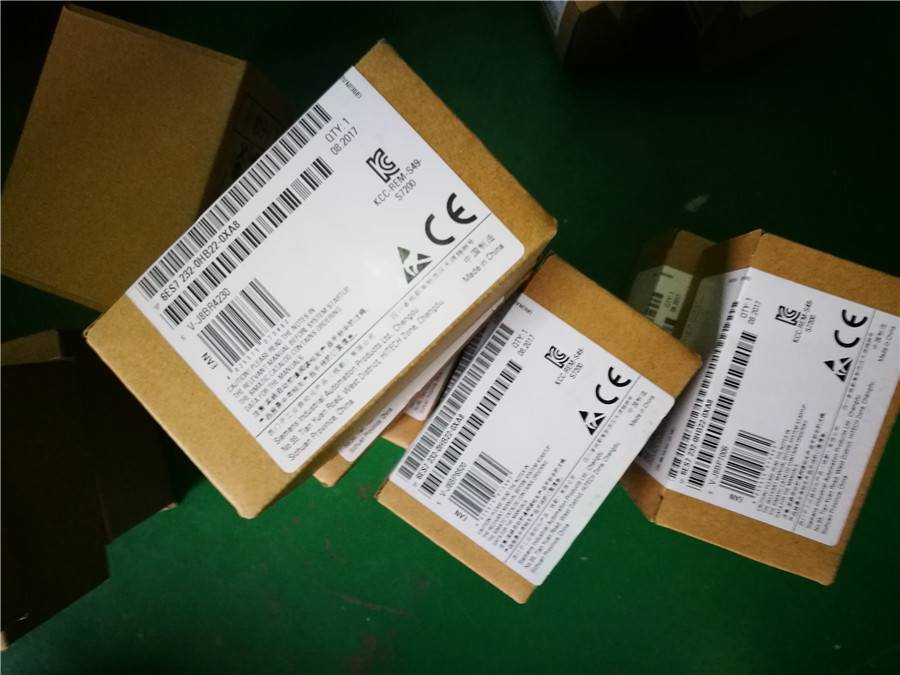

西门子S7 300模块plc6ES73221HF014AA1 图片0西门子S7 300模块plc6ES73221HF014AA1 图片1西门子S7 300模块plc6ES73221HF014AA1 图片2
点击图片查看大图
标 题:

西门子S7 300模块plc6ES73221HF014AA1

型 号: 6ES7315-2EH14-0AB0
规 格: 6ES7315-2EH14-0AB0
品 牌: 西门子
单 价: 面议
最小起订量: 1 台
供货总量:
发货期限: 自买家付款之日起 天内发货
发布时间: 2018-05-17 23:18:17
最后更新: 2018-09-26 08:20:01
  产品留言询价
手机版: 西门子S7 300模块plc6ES73221HF014AA1
返回列表


详细说明
西门子S7 300模块plc6ES73221HF014AA1,欢迎联系李红英,手机,我们主要是做我公司主营西门子各系列PLC (S7-200 SMART S7-300 S7-400 s7-1200) 触摸屏 变频器 (MM系列 G120 G120C G110) 伺服 (V80 V60) 数控备件 (PCU50 NCU CCU 轴卡) 等,

西门子S7 300模块plc6ES73221HF014AA1

西门子S7 300模块plc6ES73221HF014AA1
西门子S7 300模块plc6ES73221HF014AA1



西门子S7 300模块plc6ES73221HF014AA1

西门子300数字量模块DI供应

西门子S7-300开关量模块DI供应 西门子开入模块  西门子开关量模块  西门子DI模块 西门子DO模块  西门子SM321开入模块 西门子SM322开出模块  西门子plc数字量模块 西门子plc300 I/O模块


西门子数字量模块诊断

简介

本章提供的信息仅适用于带诊断功能的S7-300数字量模块。

  • 数字量输入模块 SM 321;DI 16 x DC 24 V 具有过程和诊断中断、等时同步功能;(6ES7321-7BH01-0AB0)
  • 数字量输入模块 SM 321;DI 16 x DC 24 V/125 V 具有过程和诊断中断功能 (6ES7321-7EH00-0AB0)
  • 数字量输出模块 SM 322;DO 16 × UC 24/48 V (6ES7322-5GH00-0AB0)
  • 数字量输出模块 SM 322;DO 16 x DC 24 V/0,5 A (6ES7322-8BH10-0AB0)
  • 数字量输出模块 SM 322;DO 8 x DC 24 V/0,5 A 具有诊断中断功能 (6ES7322-8BF00-0AB0)
  • 数字量输出模块 SM 322;DO 8 x AC120/230 V /2A ISOL (6ES7322-5FF00-0AB0)
  • 数字量输出模块 SM 322;DO 8 x Rel. AC230V /5A (6ES7322-5HF00-0AB0)



西门子S7 300模块plc6ES73221HF014AA1

西门子S7 300模块plc6ES73221HF014AA1
西门子S7 300模块plc6ES73221HF014AA1

可编程和非可编程诊断消息

我们将诊断消息区分为可编程诊断消息和非可编程诊断消息。

如果您在相关参数中启用了诊断功能,则只能获得可编程诊断消息。 在STEP 7中为“诊断”参数块编程。

无论是否启用诊断功能,数字量模块都始终返回非可编程诊断消息。

STEP 7 对诊断消息的反应

由诊断消息启动的操作:

  • 将诊断消息输入到数字量模块的诊断数据,然后送入 CPU。
  • 数字量模块上的 SF LED 指示灯点亮。
  • 当在 STEP 7 中设置了“启用诊断中断”后,系统将触发一个诊断中断并调用 OB82。

读取诊断消息

可在用户程序中使用 SFC 读取详细的诊断消息(请参见附录“信号模块诊断数据”)。

在 STEP 7 中,可以通过读取模块诊断数据查看出错原因(请参见 STEP 7 在线帮助)。

使用 SF LED 指示灯指示诊断消息

带有诊断功能的数字量模块将通过其 SF LED 指示灯(组出错 LED 指示灯)指示错误。 当数字量模块生成诊断消息时,SF LED 指示灯点亮。 清除所有错误状态后,该 LED 指示灯熄灭。

无论 CPU 操作状态如何(通电时),SF LED 指示灯都将点亮,以便指示外部错误(传感器电源处短路)。

数字量模块的诊断消息和中断处理

有关诊断消息、其可能的原因、故障排除措施以及可能的中断等信息


西门子300数字量模块DI供应

西门子S7-300开关量模块DI供应 西门子开入模块  西门子开关量模块  西门子DI模块 西门子DO模块  西门子SM321开入模块 西门子SM322开出模块  西门子plc数字量模块 西门子plc300 I/O模块

如何保护数字量模块以免发生电感过电压


电感过电压

电感释放时将出现过电压。 继电器线圈和接触器都属于这种情况。

集成过电压保护

S7-300 的数字量输出模块具有集成过电压保护设备。

附加过电压保护

在下列情况下,只有通过附加的过电压保护设备才能组态电感:

  • 如果可以通过适合的附加触点(如继电器触点)切断 SIMATIC 输出电流电路。
  • 如果感抗不是通过 SIMATIC 模块激活。

注意: 请向感抗供应商询问应使用何种大小的过电压保护设备。

实例

下图显示了需要附加过电压保护设备的输出电流电路。



输出电流电路中的触点

感抗需要保护电路


图片: 输出电流电路中用于急停的继电器触点

直流线圈的组态

下图显示了组态有二极管或 Z 二极管的直流电工作线圈。



带有二极管

带有 Z 二极管


图片: 直流线圈的组态


西门子S7 300模块plc6ES73221HF014AA1



西门子S7 300模块plc6ES73221HF014AA1
西门子S7 300模块plc6ES73221HF014AA1


二极管/Z 二极管电路的属性:

  • 可避免截止电流。 Z 二极管能承受截止电压。
  • 高截止延时(比没有保护电路时高 6 到 9 倍)。

相比二极管电路,稳压二极管的截止速度更快。

交流线圈的连接

带有变阻器或 RC 元件的交流线圈的工作情况如图中所示。



带有可变电阻

带有 RC 元件


图片: 交流线圈的连接

带有变阻器的电路的属性:

  • 截止电流的振幅将受到限制,但不会衰减。
  • 过电压的陡度保持不变。
  • 低截止延时。

带有RC元件的电路的属性:

  • 截止电流的振幅和陡度减小。
  • 低截止延时。

西门子300数字量模块DI供应

西门子S7-300开关量模块DI供应 西门子开入模块  西门子开关量模块  西门子DI模块 西门子DO模块  西门子SM321开入模块 西门子SM322开出模块  西门子plc数字量模块 西门子plc300 I/O模块

西门子300数字量模块DI供应

西门子S7-300开关量模块DI供应 西门子开入模块  西门子开关量模块  西门子DI模块 西门子DO模块  西门子SM321开入模块 西门子SM322开出模块  西门子plc数字量模块 西门子plc300 I/O模块

西门子S7 300模块plc6ES73221HF014AA1
